| 产品概要： |
-

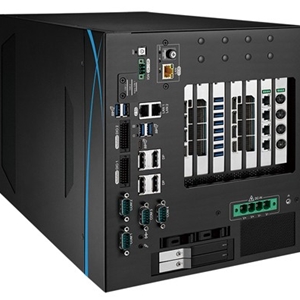

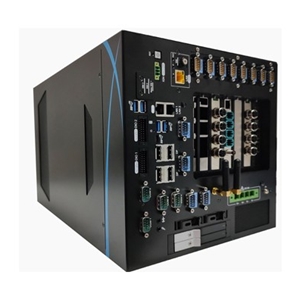

一台扩展性极强车载GPU计算平台，支持Intel®Core™i9/i7/i5/i3处理器（第14代，代号：RPL-S Refresh/RPL-S/ADL-S）
-

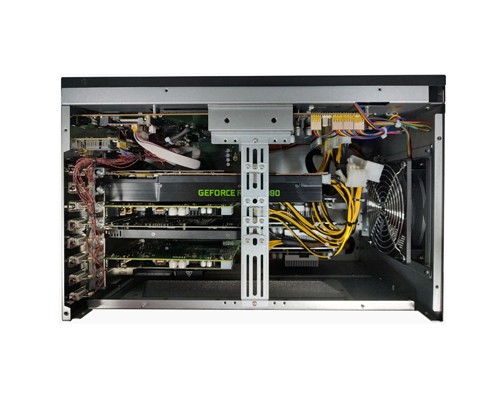

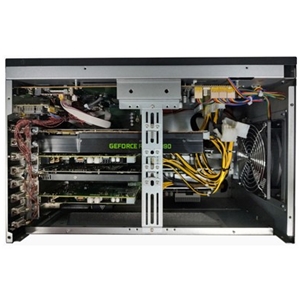

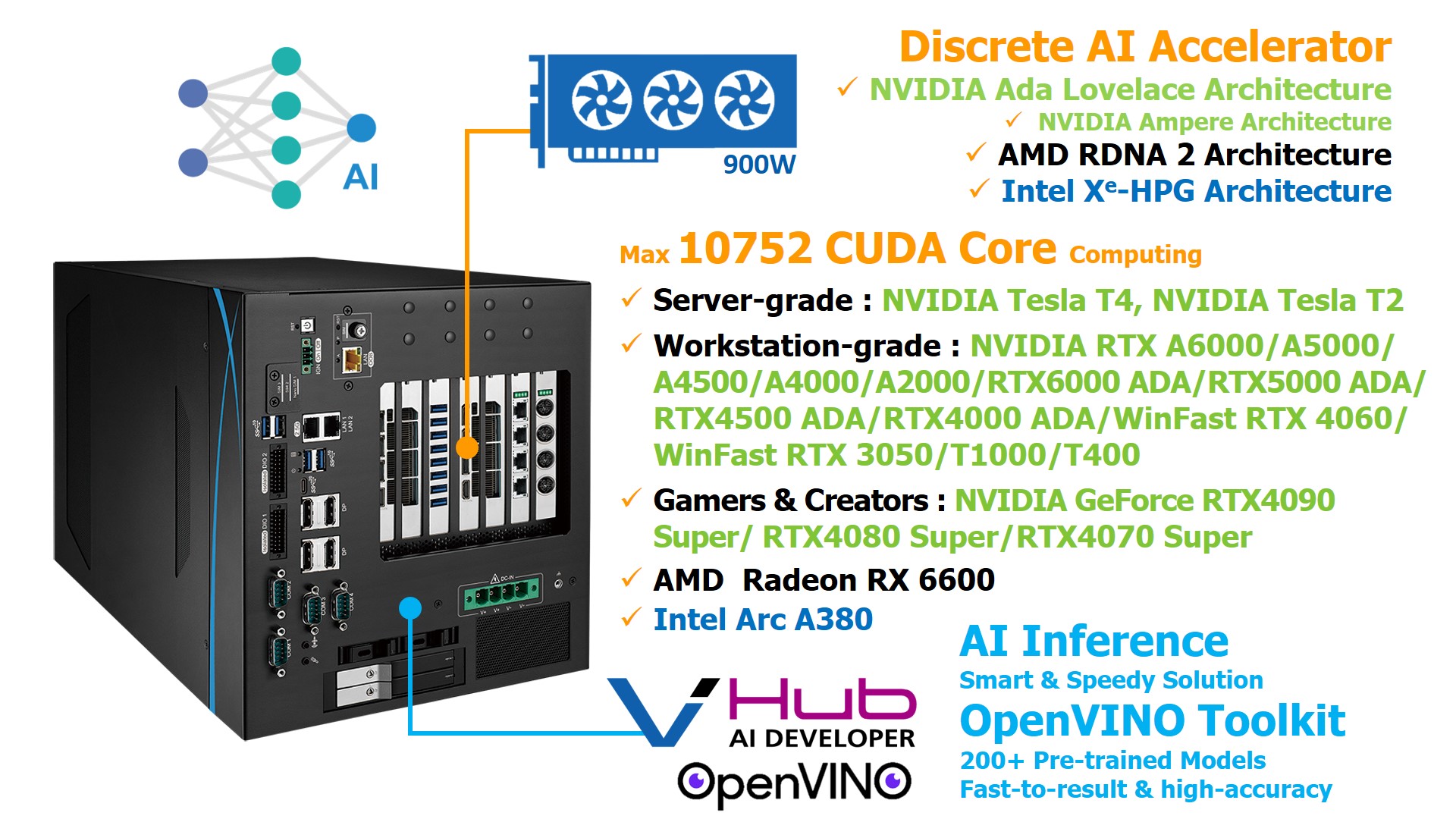

SCX-3920RF最多可支持扩展7个PCIe全长卡，内置独立冗余DC-DC，极高的功率输出可支持双900W NVIDIA或AMD 2槽全长图形卡，最大支持1800W算力卡功耗用于AI和推理。
-

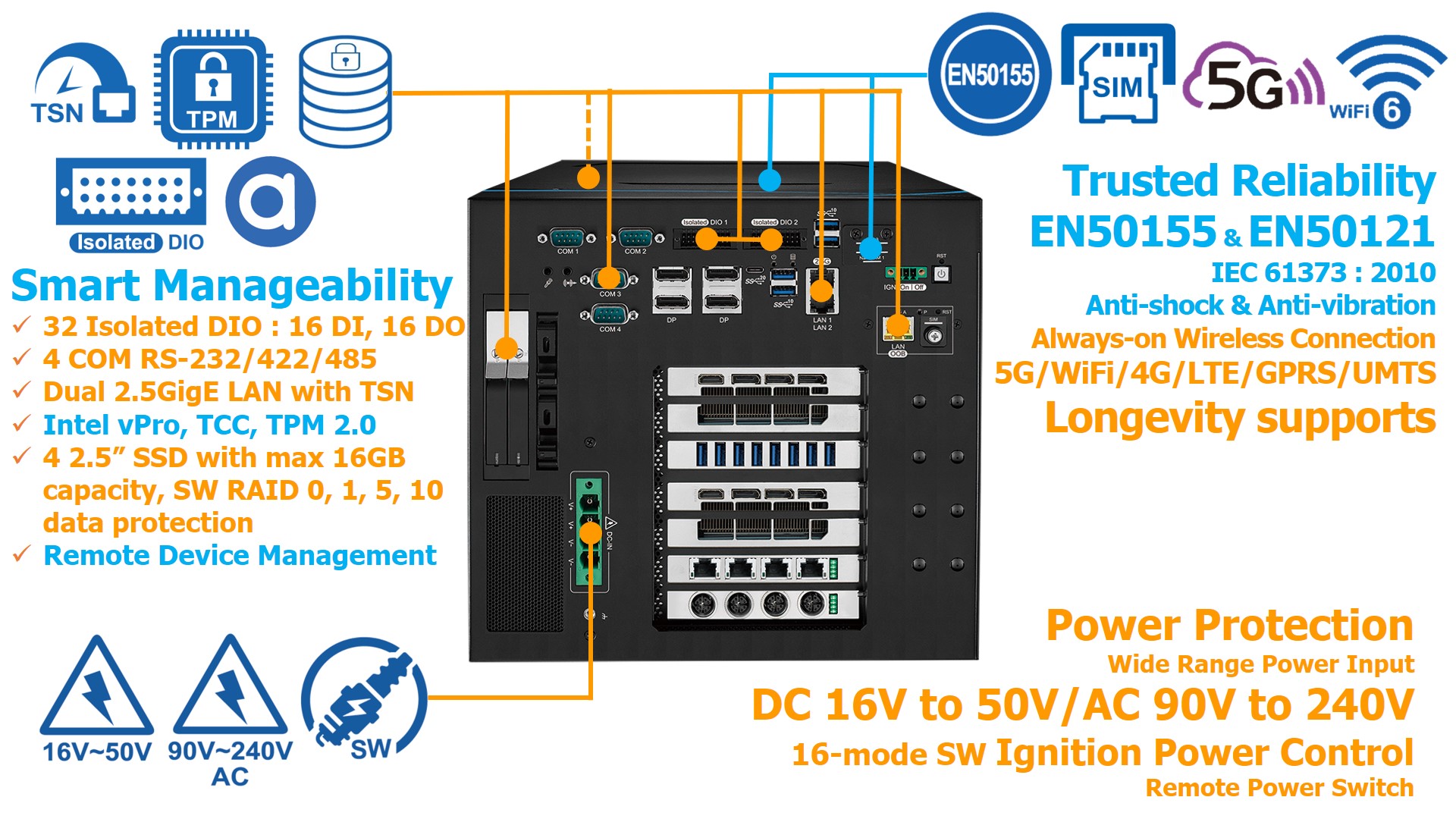

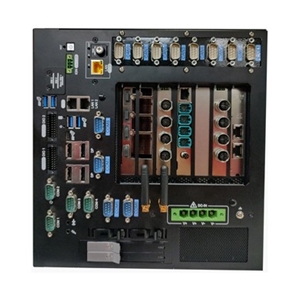

SCX-3920RF还提供丰富的面板I/O，包括带TSN的2 GigE LAN、4个USB 3.2 Gen 2、4个COM、32个隔离DIO、3个SIM卡插槽、1个Mini PCIe插槽，支持4个2.5英寸SSD/HDD抽取盒+托盘。
-
它还提供2个热插拔M.2 Key M SSD盒用于数据存储。工作温度范围为-25°C至60°C，灵活的电源输入选项范围为DC 16V至50和AC 90V至220V。SCX-3920RF提供工作站级计算能力，使其成为高速AOI、3D绘图、机车车辆和任何边缘AI应用选择。
|
| 处理器 |
-24 核第十四代英特尔® 酷睿™ i9/i7/i5/i3 处理器 (Raptor Lake-S Refresh)
建议CPU型号：I9 14900K 8P+16E,24核32线程，3.2~6.0GHz ；功耗：125W
-24 核第十三代英特尔 ® 酷睿™ i9/i7/i5/i3 处理器 (Raptor Lake-S)
建议CPU型号：I9 13900K 8P+16E 24核32线程，3.0~5.8GHz ；功耗：125W
-16 核第十二代英特尔® 酷睿™ i9/i7/i5/i3 处理器 (Alder Lake-S)
建议CPU型号：I9 12900K 8P+8E 16核24线程，3.2~5.2GHz ；功耗：125W
|
| 芯片组 |
英特尔® R680E |
| BIOS |
AMI |
| Super IO |
IT8786E |
| 内存 |
4个DDR5 UDIMM，最大128GB (ECC/Non-ECC) |
| 操作系统 |
Windows 11, Windows 10,
Linux:
Ubuntu 20.02/22.04及以上
|

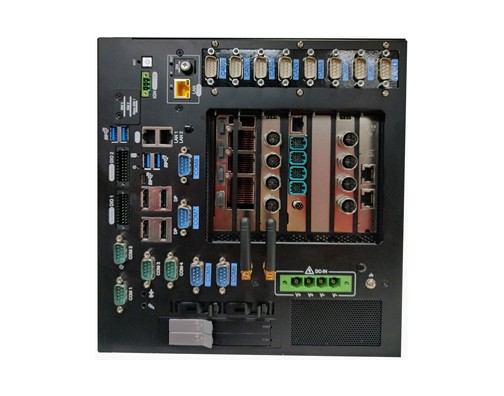

| I/O接口 |
-串口4个RS-232/422/485串口 (ESD 8kV)
-可选8~12路DB9支持CAN-FD
-可选WIFI天线接口；
-USB -4个USB 3.2 Gen 2 Type A
-1个USB 3.2 Gen 2x2 Type-C (5V/3A)
-2个RJ45 2.5GbE网卡接口；
-1个RJ45 10GbE网卡接口；
-DIO 32个通道隔离
DIO : 16个通道数字输入、16个通道数字输出
-LED灯号电源、硬盘、OOB
-SIM 卡3个外部SIM插槽，支持5G
|

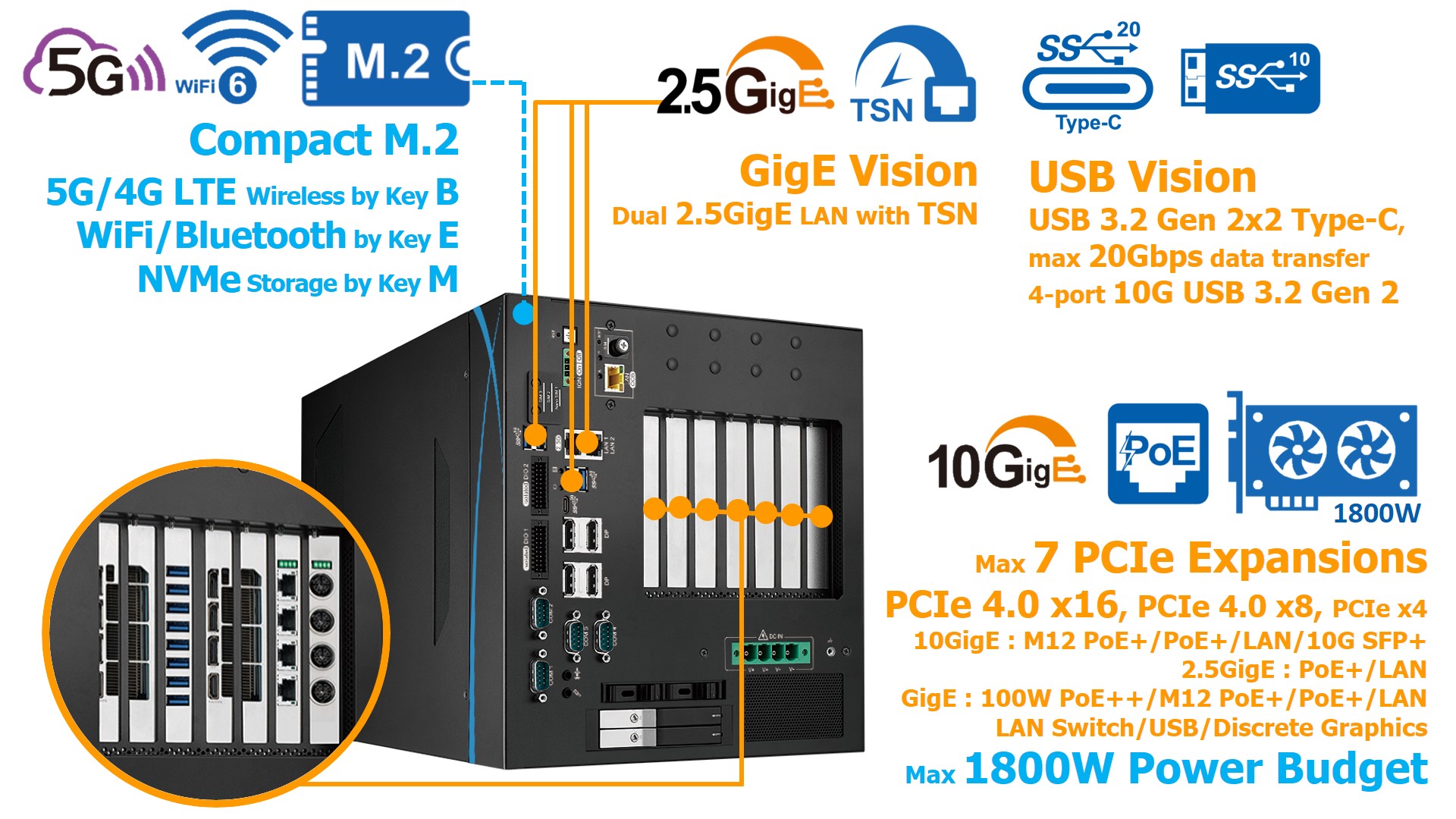

| PCIe&M.2&MINI PCIe 扩展接口 |
Mini PCIe
-1个Mini PCIe插槽支持PCIe/USB/SIM卡插槽（可选5G模组）
PCIe
-2个PCIe x16插槽支持PCIe 4.0 x8信号，（可选2张RTX-4090 GPU卡）
-3个PCIe x16插槽支持PCIe x4信号，（GMSL采集卡）
M.2
-2个M.2 Key B插槽 (2280/3042/3052， PCIe x2/USB3(Default)/USB2) （可选CAN-FD或5G卡）
-1个M.2 Key E插槽 (2230， PCIe x1/USB) （可选WIFI)
|
| 集成显卡 |
处理器显卡英特尔® UHD Graphics 770/730支持英特尔® Xe架构
显示接口4个独立显示 : 4个DisplayPort，最高分辨率4096 x 2304 @60Hz |
| 存储 |
SATA 4个SATA III (6Gbps)支持软件RAID 0, 1, 5, 10
M.2 2个前置M.2 Key M硬盘托架(2280，PCIe x4)
存储接口 -2个前置2.5寸硬盘托架
-2个内部2.5寸硬盘托架 |
| 音频 |
处理器Realtek ALC888S-VD，7.1声道高清音频音频接口1个麦克风输入、1个音频输出 |
| 以太网 |
LAN 1英特尔® I226 2.5G以太网控制器，支持TSN
LAN 2英特尔® I226 2.5G以太网控制器，支持TSN |
| 电源输入 |
DC:16V至50V直流输入
直流接口：4针端子: V+、V+、V-、V
AC:90V至240V交流输入 (2000W @220V用于双显卡运行)
交流接口：3针C14型交流插头
延迟开关机控制软件端16 个模式
远程开关3针端子 : On、Off、IGN
|
| 外部管理接口 |
MCU Nuvoton NUC980
接口OOB局域网，10/100Mb以太网，RJ45接口
远程管理支持远程开关ON/OFF、重置和电源循环 |
| 尺寸&重量 |
253mm x 269mm x 398mm
重量 : 10.2 kg (22.5lb)
|
| 工作环境&认证 |
工作温度-25°C至60°C (-13°F至113°F)
储存温度-40°C至85°C (-40°F至185°F)
冲击振动测试 -IEC 61373 : 2010
-铁路应用 : 车辆设备、冲击和振动试验
EMC CE、FCC、EN50155、EN50121-3-2 |
