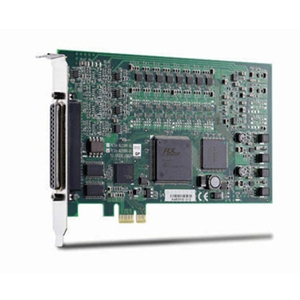

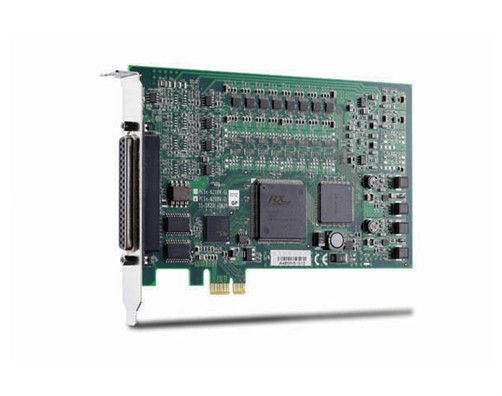

PCIe-6208/6216 Series





主要特点

支持32位3.3 V或5 V PCI总线(PCI-6208/6216-GL)
x1 PCI Express ® 接口(PCIe-6208/6216-GL)
3U欧规卡规格，兼容CompactPCI PICMG 2.0 R2.1
规范(cPCI-6208/6216 系列)
16位D/A分辨率
15位分辨率的电流转换器(PCI-6208A/cPCI-6208A)
8通道电压输出(PCI/PCIe/cPCI-6208V-GL)
16通道电压输出(PCI/PCIe/cPCI-6216V-GL)
8通道电流输出(PCI/cPCI-6208A)
双极性模拟输出范围
4通道TTL数字量输入及4通道TTL数字量输出



产品规格 订购信息 文件下载
电压输出 通道数
8路电压输出 (PCI/PCIe/cPCI-6208V-GL及
PCI/cPCI-6208A)
16路电压输出 (PCI/PCIe/cPCI-6216V-GL)
分辨率：16位
单调性：典型15位
输出范围：±10 V
压摆率：典型26 V/µs
稳定时间：典型130 µs（20V阶跃）
增益误差：最大±0.2%
DNL：典型±1 LSB
输出驱动能力：最大±5 mA
输出初始值：0 V
数据传输：程序控制I/O
电流输出 通道数：8路电流输出 (PCI/cPCI-6208A)
分辨率：典型15位
单调性：典型14位
输出范围：（可软件编程）
0至20 mA, 4至20 mA, 5至25 mA
压摆率：典型1.3 mA/µs
稳定时间：典型17 µs（20mA阶跃）
量程误差：典型±0.3%
输出初始值：4 mA（复位或开机后）
数据传输：程序控制I/O
数字I/O

通道数：4通道输入及4通道输出
兼容性：5 V/TTL

数据传输：程序控制I/O

通用规格

I/O接口：37针D-Sub孔型插座
工作温度：0˚C至+50˚C
存储温度：-20˚C至+80˚C
相对湿度：5%至95%，非凝露

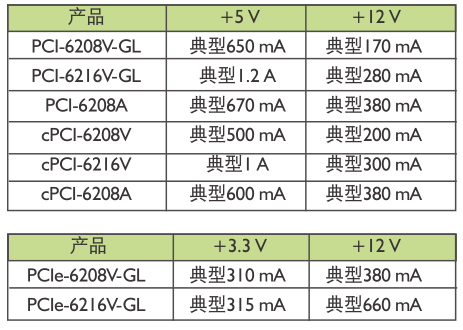

电源要求

尺寸（不包括连接器）
175 mm x 107 mm (PCI-6208/6216)
168 mm x 112 mm (PCIe-6208/6216)
160 mm x 100 mm (cPCI-6208/6216)



操作系统 Windows XP, Windows 7/8 x64/x86, Linux
软件兼容性
LabVIEW, MATLAB, Visual Studio.NET
推荐软件
AD-Logger, DAQBench, DAQMaster
