| 模拟输入 |
通道数：32路单端或16路差分
分辨率：16位
转换时间：
10 µs (PCI-9114DG
4 µs (PCI-9114A-DG & PCI-9114A-HG)
最大采样率
输入范围（可软件编程）

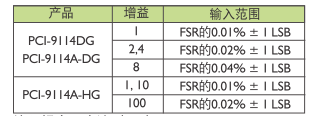

精度
输入耦合：直流（DC）
过压保护：连续±35 V
输入阻抗：1GΩ
触发模式：软件、定时及外部触发
（5V/TTL兼容）
FIFO缓存大小：1k采样点
数据传输：轮询、中断
|
| 隔离数字输入 |
通道数：16
最大输入范围：24 V，无极性
数字逻辑电平：
0-24 V，无极性
输入高电压：5-24 V
输入低电压：0 - 1.5 V
输入阻抗：2.4 KΩ @ 0.5 W
隔离电压：2500 V RMS
数据传输：程序控制I/O |
| 隔离数字输出 |
通道数：16
输出类型：射极开路达林顿晶体管
灌电流
单个通道350 mA @ 100%负载
所有通道260 mA @ 10% 负载
功耗：每芯片最大1.47 W（8DO通道）
供电电压：5-35 V
隔离电压：2500 V RMS
数据传输：程序控制I/O |
| 输出功率 |
输出电压：+12 V和-12 V
可恢复保险丝保护：500 mA |
| 通用定时器/计数器 |
通道数：1
分辨率：16位
兼容性：5 V/TTL
基本时钟频率：2 MHz，外部时钟2 MHz
|
| 通用规格 |
I/O接口
37针D-Sub孔型插座
20针带状插头x2
工作温度：0˚C至+55˚C
存储温度：-20˚C至+80˚C
相对湿度：5%至95%，非凝露
电源要求
尺寸（不包括连接器）
175 mm x 107 mm
|
| 操作系统 |
Windows XP, Windows 7/8 x64/x86, Linux
软件兼容性
LabVIEW, MATLAB, Visual Studio.NET
推荐软件
AD-Logger, DAQBench, DAQMaster |
