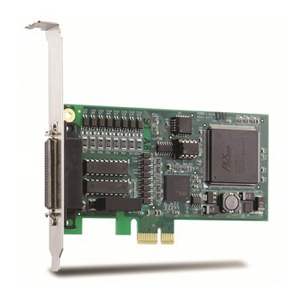

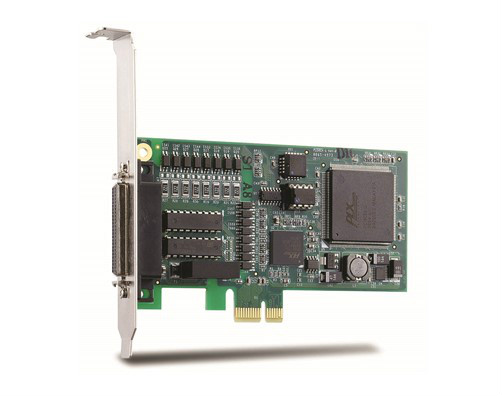

LPCIe-7230





主要特点

支持32位5 V PCI总线（PCI-7432/7433/7434）
3U欧规卡规格，兼容CompactPCI规范（PICMG 2.0 R2.1）
（cPCI-7432/7433/7434）
32通道隔离数字输入和32通道隔离数字输出
（PCI-7432/7432HIR, cPCI-7432）
64通道隔离数字输入（PCI-7433/7433HIR、cPCI-7433）

64通道隔离数字输出（PCI-7434, cPCI-7434/7434P）
隔离电压：
2500 V RMS : PCI-7432/7433/7434
5000 V RMS : cPCI-7432/7433/7434/7434P
单个隔离输出灌电流高达500 mA
隔离输入电压高达24 V
(PCI-7432/7433, cPCI-7432/7433)
隔离输入电压高达50 V (PCI-7432HIR/7433HIR)
2个外部中断源 (PCI-7432/7432HIR/7433/
7433HIR, cPCI-7432/7432RP/7433)



产品规格 订购信息 文件下载
隔离数字输入 通道数
32 (PCI-7432/7432HIR, cPCI-7432)
64 (PCI-7433/7433HIR, cPCI-7433)
最大输入范围（无极性）
24 V，无极性 (PCI-7432/7433, cPCI-7432/7433)
数字逻辑电平：0至24 V，无极性
输入高电压：5 V至24 V
输入低电压：0 V至1.5 V
输入阻抗
 2.4 kΩ@0.5 W（PCI-7432 ,cPCI-7432
cPCI-7433)
2.4 kΩ@1 W（PCI-7433）
4.7 kΩ@0.5 W (PCI-7432HIR)
4.7 kΩ@1 W (PCI-7433HIR)
隔离电压：2500 V RMS : PCI-7432/7432HIR/
7433/7433HIR
5000 V RMS : cPCI-7432/7433
中断源：数字输入通道0和1
数据传输：程序控制I/O
隔离数字输出 通道数
32 (PCI-7432/7432HIR, cPCI-7432)
64 (PCI-7434, cPCI-7434)
输出类型：集电极开路达林顿晶体管
灌电流(PCI-7432/7432HIR/7434, cPCI-7434)
在100%负载时单通道500 mA
在20%负载时所有通道500 mA
源电流 (cPCI-7434P)
在100%负载时单通道500 mA
在10% 负载时所有通道260 mA
功耗：每个芯片最大2.25 W（8 DO通道）
(PCI-7432/7432HIR/7434, cPCI-7432/7434)
每个芯片最大1.47 W（8 DO通道）
(cPCI-7434P)
供应电压：5至35 V
隔离电压：2500 V RMS
数据传输：程序控制I/O
通用规格

I/O接口：100针SCSI-II孔型插座
工作温度：0°C至+60°C
存储温度：-20°C至+80°C
相对湿度：5%至95%，非凝露

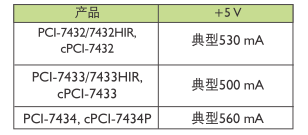

电源要求

尺寸（不包括连接器）
156 mm x 106 mm (PCI-7432和PCI-7432HIR)
175 mm x 107 mm (PCI-7433, PCI-7433HIR)
156 mm x 106 mm (PCI-7434)
156 mm x 106 mm (PCI-7434P)
160 mm x 100 mm (cPCI-7432/7433/7434)



操作系统

Windows XP, Windows 7/8 x64/x86, Linux
软件兼容性
LabVIEW, MATLAB, Visual Studio.NET

推荐软件
AD-Logger, DAQBench, DAQMaster
