| 数字I/O |
通道数（可软件配置）
16 DI及16 DO
32 DI
32 DO
兼容性：5 V/TTL
数字逻辑电平
输入高电压：2至5.25 V
输入低电压：0至0.8 V
输出高电压：最小2.7 V
输出低电压：最大0.5 V
输入负载
终端电阻关闭
输入高电流：1 mA
输入低电流：20 mA
终端电阻开启
终端电阻：111 Ω
终端电阻电压：2.9 V
输入高电流：1 mA
输入低电流：22.4 mA
输出驱动能力
源电流：8 mA
灌电流：48 mA |
| 传输特性 |
数据传输：
Scatter/Gather总线主控 DMA
数据宽度：32/16/8位（可编程） |
| 数据传输块 |
非链式DMA：2 M双字（8 MB）
链式（scatter/gather）DMA：无限制 |
| 最大传输率 |
DO：20 MHz时80 M/s，32位输出
DI：20 MHz时80 M/s，32位输入 |
| 触发器 |
DI_TRG数字输入触发，
DO_TRG数字输出触发
兼容性：5 V/TTL
触发类型：上升或下降沿
最小脉宽：32 ns |
| 时钟模式 |
内部时钟
内部时钟源：20 MHz，10 MHz，定时器#0输出
（数字输入定时）及定时器#1输出（数字输出定
时）
外部时钟频率高达40 MHz
握手传输
突发式握手传输
|
| 可编程计数器 |
基本时钟频率：10 MHz
定时器#0用作数字输入定时
定时器#1用作数字输出定时
定时器#2用作中断源 |
| 辅助数字I/O |
通道数
4通道数字输入
4通道数字输出
兼容性：5 V/TTL
数据传输：程序控制I/O
|
| 通用规格 |
I/O接口：1个100针SCSI-II孔型插座
工作温度：0 ˚C至+60˚C
存储温度：-20˚C至+80˚C
相对湿度：5%至95%，非凝露

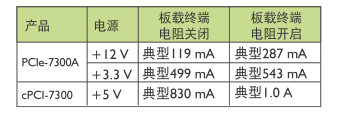

电源要求
尺寸（不包括连接器）

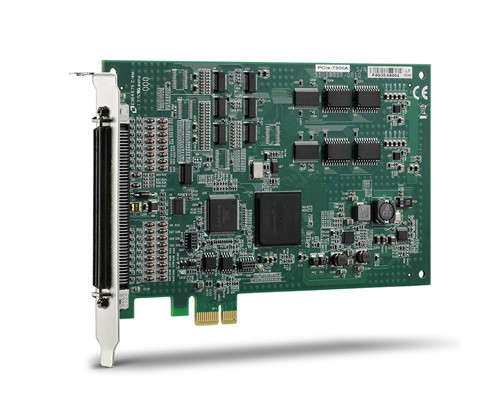

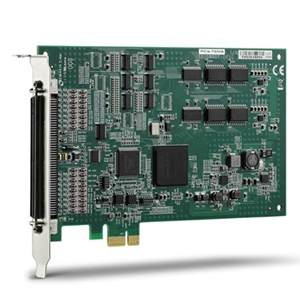

168 mm x 112 mm (PCIe-7300A)
160 mm x 100 mm (cPCI-7300)
|
| 操作系统 |
Windows 7/8 x64/x86, Linux
软件兼容性
LabVIEW, MATLAB, C/C++, Visual Basic,
Visual Studio.NET
推荐软件
AD-Logger |
