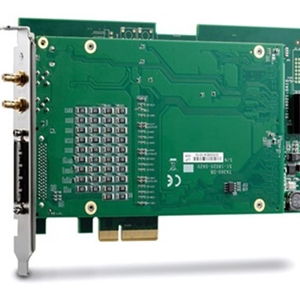

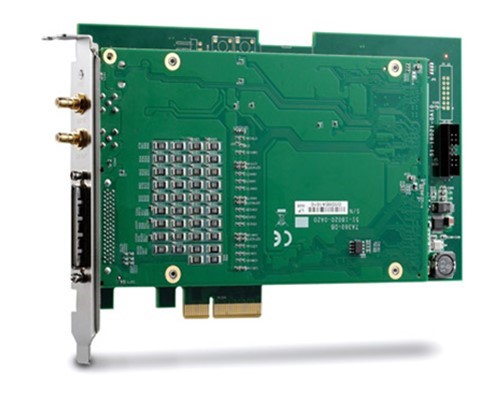

PCIe-7360



产品特点


x4 PCl Express® 接口
8/16/24/32位数据宽度在DI或DO模式下传输， 时钟频率最高达100 MHz
8/16位数据宽度在DI的外部时钟模式下传输， 时钟频率最高达200 MHz
最大400MB/s数据流量
通过软件可选电平：1.8V、2.5V及3.3V
在外部时钟模式下80步相移
每组（8位）输入/输出方向可选
与外设通信时支持I2C及SPI 可编程串行接口


产品规格 订购信息 文件下载
数字I/O

通道数：32，每组（8通道）输入/输出方向，
可选逻辑电平：1.8V、2.5V、3.3V(可软件编程)
上电状态：全部为数字输入
阻抗:
输入：10kΩ
输出：50Ω
输入保护：-1至6V
数据传输：可编程I/O、scatter-gather总线主控DMA

最大数据传输率：400MB/s
数字逻辑电平：

时钟模式 内部时钟：最大100 MHz（100 MHz/N;2N􀇘65535）
外部时钟：最高100 MHz（支持8/16/24/32位数据宽度DI/DO）；最高200 MHz（仅支持8/16位数据宽度DI）
握手
突发式握手
触发源 软件触发
外部数字触发： AFI[0…7]
触发模式 后触发、重触发、模式匹配及握手传输
状态改变中断 中断源：任意32通道活预定义通道状态改变
功能I/O 通道数：8
支持模式：静态I/O、I2C或SPI主控节点、
外部时钟输入/输出、外部数字触发输入、握手
软件支持

操作系统
 Windows 7/8 ×64/×86,Linux
推荐软件
LabVIEW, MATLAB, C/C++, Visual Basic,
Visual Studio.NET
