| 模拟输入 |
分辨率：16位
通道数：8个差分通道 16个差分通道
输入阻抗：1 GΩ/pF
输入耦合：直流
双极性输入信号范围：±10 V, ±2.5 V
可编程增益：1, 4
过压保护：开机：连续±30 V
关机：连续±30 V
最大采样速率：250 KS/s
数据FIFO大小：8 K采样值(16 KB)
DNL（增益=1)：± 0.8 LSB，±1.5 LSB（典型值），±3.0 LSB（最大值）
INL（增益=1）：0.6 mV（典型值）
偏移误差（增益 =1）：输入的0.05%
增益误差（增益 =1）：数据传输 16个不同通道
|
| 数字I/O |
通道数：4路输入/输出
兼容性：TTL / CMOS
输入逻辑电平：输入低电平：0.8 V（最大值），输入高电平：2.0 V（最小值）
输出逻辑电平：输出低电平：0.4 V（最大值），输出高电平：2.8 V（最小值）
输出驱动能力：±24 mA
上电状态：输入，使用10 KΩ电阻下拉
数据传输：轮询
|
| 通用规格 |
自动校准：是 (+5 V, ±3 ppm/˚C)

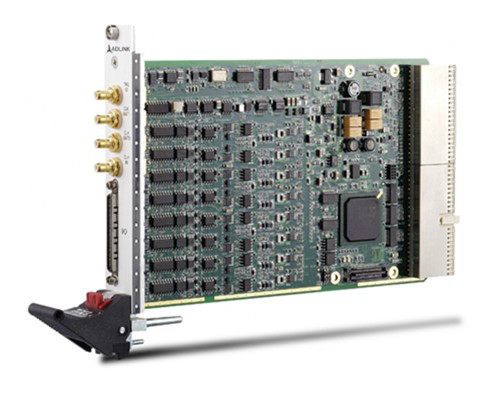

尺寸：单槽宽3U PXI模块，100 mm x 160 mm（不包括连接器）
连接器：ACL-10568-1，68针VHDCI孔端插座
工作环境：环境温度：0°C至+55°C ，相对湿度：10%至90%，非凝露
存储环境：环境温度：-20°C至+80°C，相对湿度：5%至95%，非凝露 |
| 软件支持 |
操作系统
• Windows XP, Windows 7/8 x64/x86, Linux
软件兼容性
• LabVIEW, MATLAB, Visual Studio.NET
推荐软件
• AD-Logger, DAQBench, DAQMaster |
