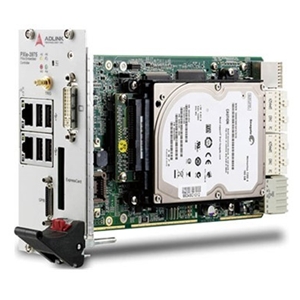

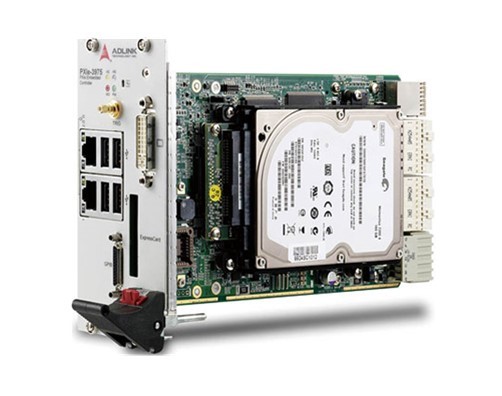

PXIe-3975



产品特点



兼容PXI™-5 PXI Express硬件规范Rev.1.0
强大的计算能力 • Intel® Core™ i5-520E 2.4 GHz处理器
双通道DDR3 SODIMM • 最高支持8 GB 1066 MHz
系统最大吞吐量2 GB/s
PXI Express连接性能 • 四链路配置：x4 x4 x4 x4 • 双链路配置：x8 x8
集成SATA硬盘 • 320 GB 7200 RPM 硬盘或160GB固态硬盘
集成I/O
可编程看门狗定时器

产品规格 订购信息 文件下载
核心系统 CPU：Intel® Core™ i5-520E 2.4 GHz
前端总线：2.5 GT/s
芯片组：Intel® QM57 Express芯片组
内存：最高支持8 GB SO-DIMM内存，支持双通道DDR3 SDRAM，800/1066 MHz
显示 DVI：DVI输出提供最大1920 x 1200分辨率@60Hz或最大2048 x 1536分辨率@75Hz
VGA：模拟VGA输出提供最大1920 x 1200分辨率@60Hz或最大2048 x 1536分辨率@75Hz

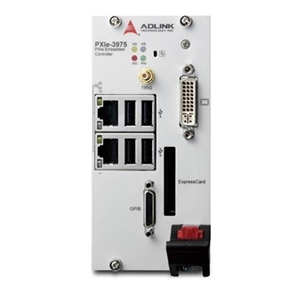

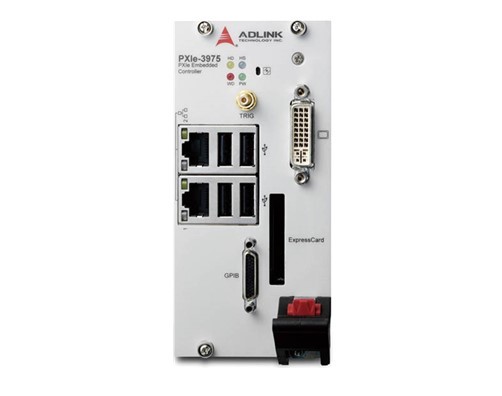

前面板I/O接口 以太网：Intel® 82574IT千兆以太网控制器
前面板上提供两个带速度/连接/状态LED显示的RJ-45接口
USB：前面板上提供4个USB 2.0端口
GPIB：板载IEEE488 GPIB控制器
25针Micro-D连接器，位于前面板（需要ACL-IEEE488-MD1-A电缆）
触发I/O：前面板上提供SMB连接器，用于向 PXI 触发总线发送/接收外部触发信号
ExpressCard/34：ExpressCard 34mm扩展插槽
存储 硬盘：320 GB（或更大）SATA 硬盘
固态硬盘：160GB 固态硬盘
机构及运行环境 尺寸：60.5 mm x 128.7 mm x 213.2 mm
插槽：1个系统插槽和2个控制器扩展插槽
重量：0.9 kg
存储温度：工作温度：0°C 至+50°C (w/ HDD) 0°C 至+55°C (w/ SSD)
相对湿度：-20°C至+70°C 5%至95%，非凝露
冲击：30 G，半正弦，持续11 ms脉冲持续时间
振动：
  操作：0.21 Grms，每轴5至500 Hz，3轴(w/ HDD)
  非操作：2.46 Grms，每轴5至500 Hz，3轴(w/ HDD)
电磁辐射标准：EN 61326-1
              FCC Class A
CE标准：抗干扰能力：EN 61326-1
结构框图
