| 系统核心 |
CPU
Intel® Core™ i7-2715QE 2.1 GHz
前端总线
5 GT/s
芯片组
Intel® QM67 Express芯片组
内存
最高支持16 GB SO-DIMM 内存
支持双通道DDR3 SDRAM, 1066/1333 MHz |
| 显示 |
DVI
DVI输出提供最大1920 x 1200分辨率@60Hz或最大 2048 x 1536 分辨率@75Hz
VGA
模拟VGA 输出提供最大1920 x 1200分辨率@60Hz或最大 2048 x 1536 分辨率@75Hz |

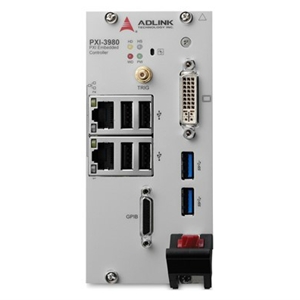

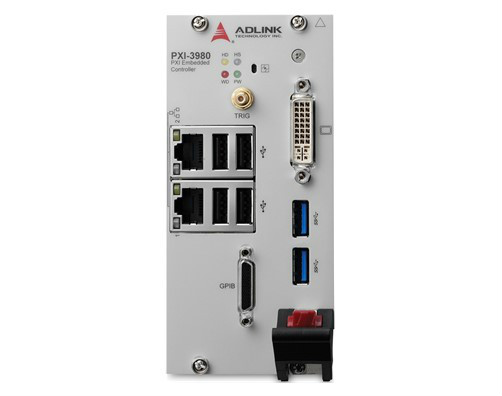

| 面板接口 |
以太网
一个Intel® 82579LM千兆以太网控制器和一个Intel® I210千兆以太网控制器
前面板提供两个带速度/链接/状态LED显示的RJ-45接口
USB
前面板提供两个USB 3.0端口和四个USB 2.0端口
GPIB
板载IEEE488 GPIB控制器
25针Micro-D 连接器，位于前面板(需要ACL-IEEE488-MD1-A线缆)
触发I/O
前面板上提供SMB 连接器，用于PXI触发总线发送/接收外部触发信号 |
| 存储 |

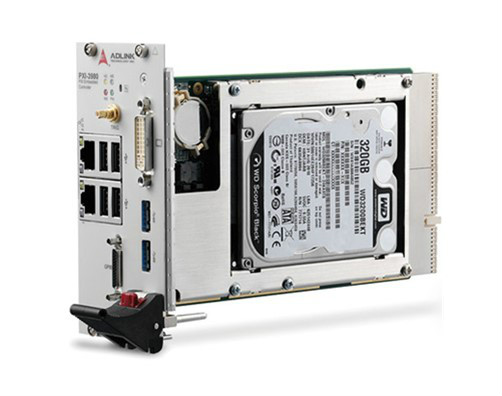

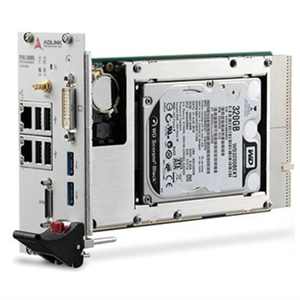

硬盘
500 GB（或更大）SATA
固态硬盘
120GB MLC
|
| 机构及运行环境 |
尺寸：60.5 mm x 128.7 mm x 213.2 mm
插槽：1个系统插槽和2个控制器扩展插槽
重量：1.1 kg
工作温度：0°C至+50°C (w/ HDD)
存储温度：0°C至+55°C (w/ SSD)
相对湿度：-20°C至+70°C
冲击：5%至95%, 非凝露
振动：30 G, 半正弦,持续 11 ms脉冲持续时间
运行: 0.21 Grms，每轴5至500 Hz,3轴(w/HDD)
非运行: 2.46 Grms，每轴5至500 Hz, 3轴 (w/HDD & SSD)
电磁辐射标准：0.3 Grms，每轴5至500 Hz, 3轴 (w/SSD)
抗干扰能力:EN 61326-1,FCC Class A
CE标准：EN 61326-1 |
| 设计结构框图 |
 |
