| 处理器 |
支持第六代Skylake Core I3/I5/I7 Socket LGA1151 CPU
Intel® Core™ i5-6500T Processor (4 Core,6M Cache, up to 3.10 GHz)
Intel® Core™ i7-6700T Processor (4 Core,8M Cache, up to 3.60 GHz)
Intel® Pentium G4400 Processor(2 Core 3M Cache, up to 3.3GHz)
|
| 芯片组 |
Intel® H110 PCH
Intel® Q170 PCH as optional
|
| 内存 |
Dual DDR4/SO-DIMMs, up to 32GB
|
| 以太网 |
3 x M12-D型
Lan1 Realtek\RTL8111
Lan2 Intel 82579LM GbE LAN supports iAMT 8.0
Lan3 Intel 82583V GbE LAN
|
| 显示接口 |
1 x HDMI 1.4 connector (resolution up to 4K/2K@30Hz)
1 x DP 1.2 connector (resolution up to 4096 x 2304)
1 x VGA (resolution up to 1920 x 1200)
1 x LVDS (support dual port 24-bit)
|
| 其它I接口 |
USB：
板载12x USB ports
面板接口4 x USB2.0
4 x pin-header(USB2.0)
4 x via pin-header (USB3.0)
COM:
3x COM端口(COM1: RS232；COM2、COM3：232/422/485)
音频:
Realtek AL892，5.1 Channel HD Audio
Line-in,line-out，Mic-in，S/PDIF Out,Front Audio Header
|
| 存储 |
SATA 3.0 ST HDD 2.5" 500G硬盘，已加减震结构 |
| 电源管理 |
输入电压：DC 110V
输出电压：DC 24V
输出电流：6A（MAX)
电源功率：50-120W
正常存电电压：DC 27V(MAX)
输出电压：标准PS/2计算机20 PIN接口(±5V,±12V,3.3V,5VSB)
额定容量：1.0WH(电压释放为 0V）
最大冲击电压：30V，
最大冲击电流：10A
智能告警：外部断电蜂鸣器启动，并向COM口发出供电情故障指令
可设置后备电源供电最长可达5分钟
|
| 支持操作系统 |
WinXP/win7(OR win7 EMBEDDED)/WIN8 /WIN10
2.6.X CORE Linux /Ubuntu /Fedora
|

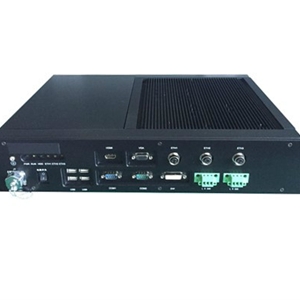

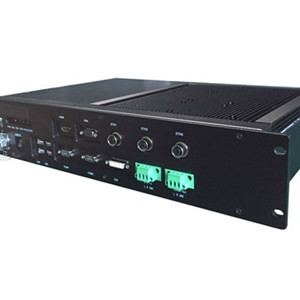

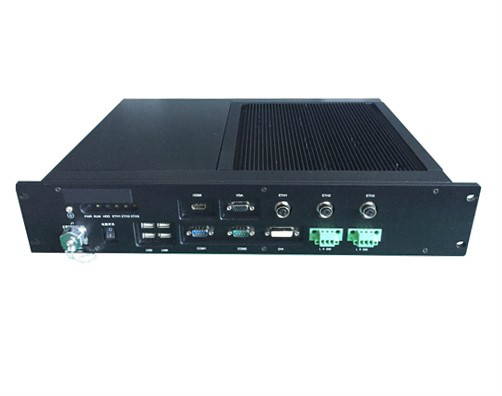

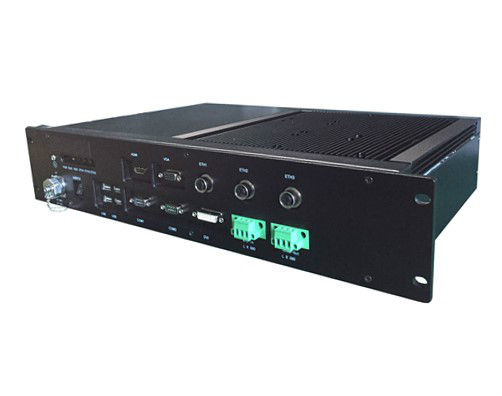

| 前面板接口 |
LED POWER(绿)RUN(黄)HDD(绿)ETH1(黄)ETH2(黄)ETH3(黄)
网络接口 3 x M12-4 （D型） 航插接口
显示接口 VGA x1，DVI-I x1,HDMI x1
USB 4 USB 2.0 Ports
串口 2 X DB9, COM RS-232 Connectors
电源接口 WEIPU WY-16 3pin航插电源接口， DC 110V
1P 110V+
2P 110V-
3P GND
音频 Audio Mic-In (5.08间距， 3Pin带固定螺丝凤凰端子)
Audio Speak-Out (5.08间距， 3Pin带固定螺丝凤凰端子)
开关 船型开关 x1（触发回弹型）
|
| 机械结构/环境特性 |
外观尺寸 430mm（W）X 285mm(D) X 88.3mm(H)(With Mount Kit 480m(W))
工作温度 -20°C ~ 65°C
存储温度 -40°C ~ 85°C
相对湿度 10% ～ 90%（不凝露）
冲击 20G 正弦曲线 11s冲击实验
震动 0.5Grms @5~500 Hz according to IEC68-2-64 |
| 安规认证 |
CE approval,FCC Calss A |
