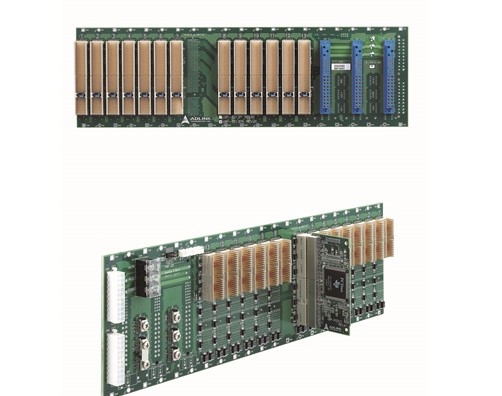

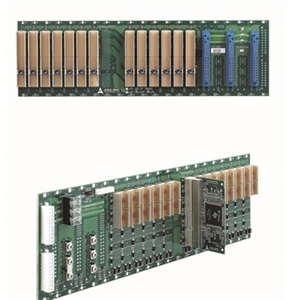

cBP-3213PR


产品特点

3U 混合背板，符合PICMG 2.30 CompactPCI PlusIO规范
可以支持8HP宽度 CompactPCI PlusIO 系统主板
5x cPCI 槽，4xCompactPCI SerialPCI 外设槽
支持连接后走线板
4x PCIe x1, 4x SATA/SAS, 4x USB 2.0, 2x GbE



产品规格 订购信息 文件下载
PICMG®规范 2.0 R3.0, 2.1 R2.0, 2.11 R1.0
尺寸 425.7 x 128.7
段数 1
cPCI总线  32位/33 MHz
系统插槽 右手侧
系统插槽后走线I/O P2后走线I/O，带AB型护罩
外设插槽数 12槽（需要cBP-R3213桥接板）
外设插槽后走线I/O 没有P2后走线I/O，带AB型护罩
桥接板 cBP-R3213背部桥接板，TI2050 P2P桥
电源插座 PICMG® 2.11 47针插座x3（用于8HP电源模块）
V (I/O) +3.3 V或+5 V可选，出厂默认为+5 V
电源接头 交流/直流输入，ATX接头x2，DC接线端子
其他接头 INH#, 复位, PWR_FAL#, 电压LED灯
