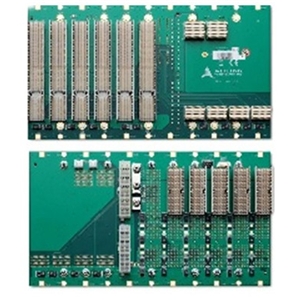

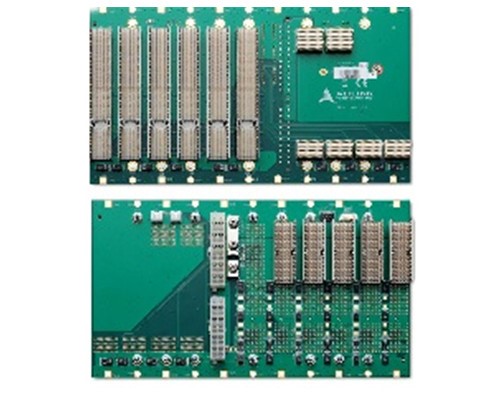

cBP-3210PR



产品特点

3U 混合背板，符合PICMG 2.30 CompactPCI PlusIO规范
可以支持8HP宽度 CompactPCI PlusIO 系统主板
5x cPCI 槽，4xCompactPCI SerialPCI 外设槽
支持连接后走线板
4x PCIe x1, 4x SATA/SAS, 4x USB 2.0, 2x GbE

产品规格 订购信息 文件下载
PICMG®规范 2.0 R3.0, 2.30, S.0
尺寸 224.06 x 128.7
段数 1
cPCI总线  32位/33 MHz
cPCI PlusIO 系统插槽 1，右手边
cPCI 外设插槽 5
cPCI 外设插槽后走线I/O P2后走线I/O，带AB型护罩
CompactPCI® 系列插槽 4 槽，支持PCIe x1, SATA/SAS, USB2.0 和 GbE
V (I/O) +3.3V 或 +5V 可选, 出厂默认为 +5V
电源接头 ATX 接头 x2, DC 接线端子
其他接头 INH#, 复位, PWR_FAL#, 电压 LEDs
