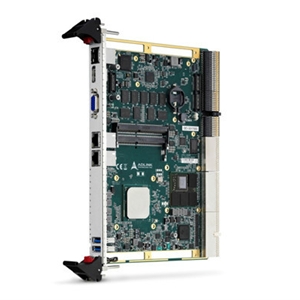

| CPU |
uFC-BGA 16核 Intel® Xeon® D-1577 SoC处理器, 1.3GHz/2.1GHz, 24MB LLC, 功耗45W
uFC-BGA 12核 Intel® Xeon® D-1559 SoC处理器, 1.5GHz/ 2.1GHz, 18MB LLC, 功耗45W, - 40°C 至+ 85°C
uFC-BGA 8核 Intel® Xeon® D-1548 SoC处理器, 2.0GHz/ 2.6GHz, 12MB LLC, 功耗45W
uFC-BGA 8核 Intel® Xeon® D-1539 SoC处理器, 1.6GHz/ 2.2GHz, 12MB LLC, 功耗35W, -40°C 至+ 85°C |
| 内存 |
16GB DDR4-2133 ECC 板贴内存 & 2x SODIMM插槽，支持32GB DDR4-2133 ECC socket
内存 (最大支持48GB) |
| BIOS |
AMI EFI BIOS, 64M位 SPI 闪存 |
| CompactPCI 总线 |
PCI 64位/66MHz 至 J1，通用电压 (I/O)
支持satellite模式和在外围卡槽中独立工作的模式 |
| PICMIG标准 |
PICMG® 2.0 CompactPCI® Rev. 3.0
PICMG® 2.1 热插拔规范R2.0
PICMG® 2.9 系统管理总线规范(R1.0)
PICMG® 2.16 包交换背板规范(R1.0) |
| XMC |
一个PCIe x8 (第二代) XMC插槽 BOM 选项 (仅限cPCI-6940DX)
可选支持12V电源 |
| 以太网 |
前面板包含两个1/10G SFP+接口 (仅限8HP版本)
一个Intel® 82580 4端口千兆以太网控制器，提供两个GbE至前面板，两个GbE至J3，
用于PICMG 2.16 |
| 显示核心 |
AMD Embedded Radeon™ E8860 GPU
前面板提供1x VGA 和 1x Display Port接口(DP分辨率高达 3840x2160@60Hz)
2x DVI-I 和 RGB 连至背部 (RGB 可切换到前面板) |
| USB |
前面板提供2x USB 3.0接口
4x USB 2.0和2x USB 3.0连接至背部的USB 3.0，可降级为2.0 |
| PS/2 |
PS/2 键盘/鼠标接口可连接至背部 |
| 串口 |
前面板包含一个RS-232/422/485接口
1x RS-232 + 1x TX/RX连接至 J3和1x TX/RX连接至J5 |
| 音频 |
Mic-in, Line-out接口位于前面板 (仅8HP版本)
|
| PCIe |
1x PCIe x16 连接至J4,可配置为1x PCIe x8连接至J4和PCIe x8 连接至位于第二
层的XMC
1x PCIe x4连接至J5, 可配置为4x PCIe x1 |
| 背部I/O信号 |
6x USB 2.0, 2x COM, 2x SATA, PS/2 KB/MS连接至J3
2x GbE, 1x VGA可从前面板切换至J3
PCIe x16 通过UHM连接器连接至J4 或1x PCIe x8 连接至 J4 和PCIe x8 连接
至第二层的XMC
2x DVI-D, 2x SATA,1x PCIe x4, 1x COM(TX/RX), GPIO, USB 3.0信号连接至J5 |
| 主板 |
1x SATA 6Gb/s 直接接头，用于2.5” 板载驱动器或DB-CFast
1x SATA 6Gb/s 直接接头，用于在第二层子板上的2.5” 板载驱动器SATA驱动器(仅限
cPCI-6940DH)
4x SATA 3Gb/s 接口，连接至 J3/J5 |
| RTM |
根据所选的后走线转换模块提供对应的接口操 |
| OS |
Windows® Server 2012(VGA性能有所限制）
Windows® 7 (64位)
RHEL 7 及以上
VxWorks 7
Ubuntu 12 |
| LED |
前面板提供8个针对80端口的LED指示灯
1x 看门狗定时器 (红)，前后各一个
1x 电源 (绿)，前后各一个
1x 硬盘 (黄) ，前后各一个
1x 热插拔 (蓝) ，前后各一个 |
| 电池 |
板载纽扣锂电池，用于RTC CMOS RAM |
| 看门狗定时器 |
系统复位和NMI，可编程间隔，1-65535秒或1-65535分 |
| 硬件监控 |
监控CPU温度，系统温度，核心电压和DC电压 |
| TPM |
Atmel AT97SC3204，通过LPC接口实现 |
| 规格 |
6U 4HP/8HP CompactPCI
233.33mm x 160mm (长 x 宽)
配备J1, J2, J3, HM 连接器，J4,J5使用UHM连接器 |
| 工作温度 |
工作温度： 0°C 至 +60°C (D-1577)
扩展宽温： -20°C 至 +70°C by default (D-1559 & D-1539)
-40°C 至 + 85°C (D-1559 & D-1539 ,筛选) |
| 存储温度 |
-50°C 至 +100° |
| 相对湿度 |
95%无冷凝 |
| 冲击 |
40G 峰-峰值，11ms持续时间，非运行时 |
| 振动 |
3.5Grms 随机振动，5至500Hz，每轴，运行时 |
| 功耗 |
Intel® Xeon® D-1577处理器, 45W BIOS EIST 启用 / CTDP 正常模式, 16GB
DDR4-2133, Win 7: 5.24A@3.3V, 12.7A@5V, 共计 80.80W |
| 认证 |
CE/FCC |
