| CPU |
表贴封装的四核Intel® Core™ i7-5850EQ处理器，2.7/3.4GHz，6MB智能缓存，
功耗47/27W，Intel® Iris Pro Graphics 6200
表贴封装的四核 Intel® Core™ i7-5700EQ 处理器, 2.6/3.4GHz, 6MB 智能缓存, 功耗47/37W
表贴封装的四核Intel® Core™ i7-4700EQ处理器，2.4/3.4GHz，6MB智能缓存，功耗47/37W
表贴封装的双核Intel® Core™ i5-4402E处理器,1.6/2.7GHz，3MB智能缓存，功耗25W |
| 芯片组 |
Intel® QM87 Express芯片组 |
| 内存 |
双通道DDR3L-1600 SDRAM，带ECC，最高支持32GB*
*板载16GB内存，整体的DDR频率将达到1067MHz
一个通道位于SO-CDIMM，最高支持16GB；一个通道板贴，最高支持16GB (根据
内存和模块不同而不同) |
| BIOS |
AMI® EFI BIOS，8MB SPI闪存 |
| CompactPCI®总线 |
PCI 64位，66MHz，3.3V或5V通用电压 (I/O)
通过CompactPCI总线通信，可在系统槽和外设槽中运行（通用模式） |
| PICMG®标准 |
PICMG® 2.0 CompactPCI® 规范R3.0
PICMG® 2.1 热插拔规范R2.0
PICMG® 2.9 系统管理规范R1.0
PICMG® 2.16 包交换背板规范R1.0 |
| PMC/XMC |
最多支持两个PMC/MXC槽位
PMC1或XMC1：64位/33，66，133MHz或第二代 PCIe x8 (与I/O和板载驱动器空间共享)
PMC2或XMC2：64位/33，66，133MHz或第二代 PCIe x8, 带后走线I/O |
| 以太网 |
三个Intel® I210 千兆以太网控制器和一个Intel® I217 PHY控制器
前面板包含两个10/100/1000BASE-T端口，一个端口支持iAMT
两个10/100/1000BASE-T端口连接至J3，作为PICMG 2.16端口
两个额外的10/100/1000BASE-T端口，由后走线板上的 Intel® 以太网控制器提供
（cPCI-R6100系列） |
| 显示 |
集成于Intel®处理器中，支持DX 11.2 和 OGL4.3
前面板包含一个DVI-I接口
一个VGA，eDP和DVI,连接至后走线板
所有显示接口都是独立通道
支持三个独立显示
额外的MXM接口显卡，支持ATI GPU或nVidia显卡，在后走线板上提供两个DVI接口
（cPCI-R6500系列） |
| USB |
前面板包含两个USB 3.0和一个USB 2.0接口
六个USB 2.0接口连至后走线板 |
| PS/2 |
PS/2 键盘鼠标接口连至后走线板 |
| 串口 |
最多支持三个16C550标准的串口
一个RJ-45 RS-232接口，位于前面板
两个串口连接至后走线板 |
| 音频 |
HD Audio信号连接至后走线板 |
| 主板 |
一个SATA 6Gb/s连接器，用于安装2.5"板载硬盘(可移除)
一个mSATA 插槽
可选CFAST插槽，以替换2.5" SATA连接器 |
| 后走线板 |
最多三个SATA接口
CF(x1)和SD(x1)插槽，与cPCI-R6100系列搭配时
* 根据所选的后走线模块不同提供不同的接口 |
| 操作系统 |
Microsoft Windows® 7/8 32/64 位
Red Hat Enterprise Linux 6.4
WindRiver VxWorks 6.9 |
| LED |
电源，看门狗定时器，硬盘，热插拔和80端口用户LED |
| 电池 |
板载纽扣锂电池，用于RTC CMOS RAM |
| TPM |
1.2版本
Atmel AT97SC3204(根据需求提供支持) |
| 看门狗定时器 |
系统复位和NMI，间隔时间可编程，1-65536秒或分钟 |
| 硬件监控 |
监控CPU温度、系统温度，内核电压和直流电压 |
| 规格 |
6U 4HP(单槽)CompactPCI®
233.33 x 160mm (长x宽)
配备J1，J2，J3，J4，J5接口 |
| 工作温度 |
-20°C 至 +70°C扩展宽温
-40°C至 +85°C军用宽温(通过cTDP可将Intel® Core™ i7 4700EQ，5700EQ，
5850EQ CPU 调整为37W) |
| 存储温度 |
-50°C 至 +100°C |
| 相对湿度 |
95%，无凝露 |
| 冲击 |
15G峰-峰值，11ms持续时间，非运行 |
| 振动 |
2Grms，自由振动，每轴频率5-500Hz，运行状态 |
| 功耗 |
2.73A @3.3V, 11.65A @5V, 共计67.26W |
| 重量 |

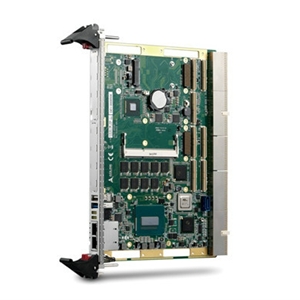

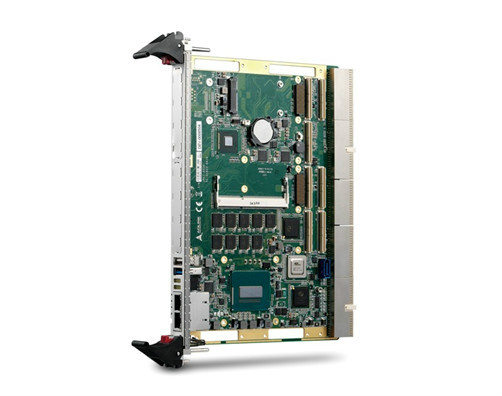

500.2g(带散热器的cPCI-6530) |
| 认证 |
CE/FCC Class A |
