RTX64 3.X 64位实时操作系统



主要特点

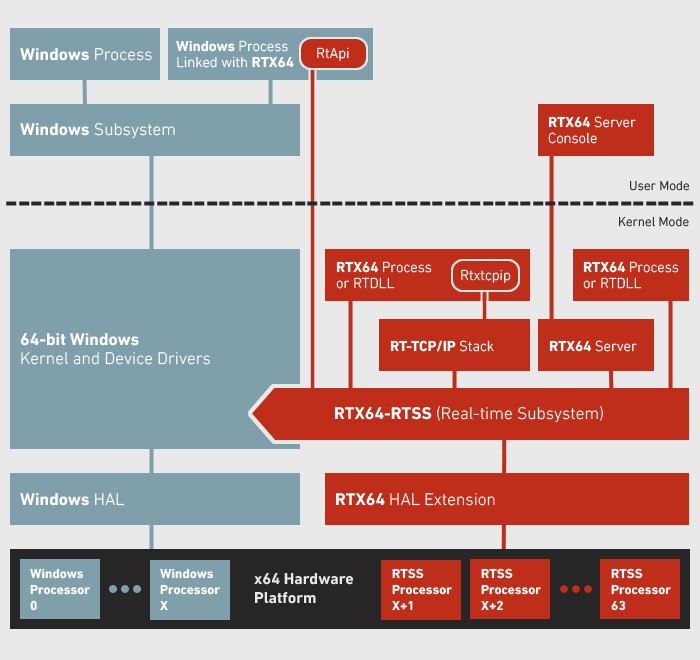

提供一个位于64-bit Windows上运行的实时子系统（RTSS）
提供精确的IRQs，I/O和内存控制
性能和分区专用核心
RTX执行实时线程的确定性排序

基于RTX的应用程序在Windows崩溃时保持正常










         RTX64 3.x

 Updated: 3/17/2017

 Information specific to the IntervalZero RTX64 3.1 product.

         RTX64 2014

 Updated: 2014

         RTX64 2013

 Updated: 2013

产品规格 订购信息 文件下载
概述RTX64

RTX64的主要优势


英特蒙具有对称多处理能力的RTX64，是一个Windows操作系统的硬实时的补件、也是实时平台里能取代像是DSPs实时硬件的重要和多核软件组件。RTX平台大幅降低开发嵌入式系统的复杂度、成本增加、系统效能以及加速创新。

藉由减少专用硬件，OEM厂商可以自由的打造自己所期望的系统，超越一个预先决定硬件设置能够做到的。

五个实时元素的结合，使得系统开发成本降低、扩展性增加、更好的效能产生、产品差异化的提升以及市场延伸到更广的区域。

单一集成开发环境

    • 极大开发能力与支持生产力
    • 系统等级的除错，直接改善质量

商用现成软件 (COTS) 多核心PC主板

    • 使用标准化将运算成本降低25%到50%
    • 使用x86系统让效能每18个月即可翻倍；专用硬件大大限制了不间断效能撷取

善用Windows的生产力、可用性与物联网领导地位

    • 利用Visual Studio和所有Windows工具来打造一个世界一流、沉浸式的使用者体验
    • 为了物联网以及工业4.0，善用Azure和所有云端的连结工具

全软件方案提供硬件独立性

    • 因应适当的硬件来扩展应用程序的大小
    • 不需重新设计即可部署从双核心到64核心的系统

预测组件/ 驱动程序/ 应用程序

    • 工程团队可专注于新增智财组件 (Intellectual Property)
    • 许多核心功能已预先测试过，并可从第三方厂商或是SDK获得


网络与总线

网络与总线



物联网时代，嵌入式系统不再是单独运行，而是需要彼此互相连接并且以决定性的方式共享讯息与数据，达成优化控制器系统。英特蒙有四个不同且与应用程序相关的实时网络解决方案。

决定性的网络
与实时子系统一起使用的TCP堆栈
网络抽象层 (NAL)
总线
时效性网络 (TSN)
非决定性的网络应用接口
虚拟网络 (VN)

网络虚拟层 (NAL)

网络虚拟层是用来让工程师存取那些无法从传统TCP/IP堆栈接口获得的以太网络适配器功能。举例来说，英特尔的i210包含了第二层通讯协议的支持，像是IEEE 802.1AS (时间同步) 和802.1Qav (音频影像桥接)；以及IEEE 802.1Qat (串流保存协议) 和IEEE 1588/802.1AS (时间戳)的硬件支持。各家领导品牌的网络卡也支持多重优先队列，可以在硬件层之中把有时效性的通讯和其他通讯分隔开来。


TCP堆栈与实时子系统一起使用

与实时子系统 (RT-TCP/IP)一起使用的TCP堆栈是RTX64中可单独购买的功能。RT-TCP/IP允许实时进程使用标准接头API呼叫通讯。RT-TCP/IP是基于Treck Inc.的Treck TCP/IP决定性堆栈，也是一个符合RFC规范的高效能TCP/IP协议套装组合。

虚拟网络

虚拟网络附加组件藉由提供Windows和RTX64之间点对点的链接，来仿真系统上TCP-based的局域网络联机，简化了RTX64人机界面或Windows实时进程的集成。这样的集成既简化了使用者体验，同时也对设定应用程序提供更多元化的选项。

总线

总线是一个实时控制的工业用网络系统。在一个自动化的环境中，设备控制器需要集成传感器、传动器、电子马达、灯光控制、开关、阀门和接触器。在一个传统的设备环境，制造商为了支持他们的硬件必须投资总线的开发，像是Modbus、PROFIBUS、CAN、DeviceNet, Mecharalink、CC-Link等等。而近期有几个数字开放标准已进化成支持CAT5的Ethernet电缆，包含EtherCAT、Sercos、ProfiNET、Powerlink等等。EtherCAT事实上已成为业界标准，在任何事件里面，RTX64与伙伴提供实时驱动程序，让RTX64的应用程序决定性的链接到总线。

时效型网络 (TSN)

标准的IT网络设备没有”时间”概念，也无法提供同步和精确的计时功能。可靠地提供数据比在一个特定时间内提供数据来的更重要，所以在延迟或同步精确上并没有限制。即使平均的跳数延迟相当低，在一个决定性的设定下，个别的延迟是无法接受的。时效性网络 (TSN) 是一个以交换网络为基础，支持硬实时通讯的标准，与总线不支持交换网络的方式不同。英特蒙有支持这种模式的伙伴公司，也能让顾客使用RTX64建构自己的网络系统。
